一、產品介紹

二次供水監測箱是基于物聯網技術的綜合傳感器采集、顯示、歷史曲線，供水水質監測微系統，由穩流排氣單元、分析監測傳感器單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、網絡通訊、數據云端實時觀測分析等功能。

二、應用領域

該設備用于供水末梢＜0.3Mpa管壓環境。可廣泛應用城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利、水務管理、衛生監督等領域必不可少的在線分析設備。

三、功能與特點

1、GPRS聯網4G。

2、支持?jǐn)U展RJ45聯網。

3、支持?jǐn)U展傳感器遠傳。

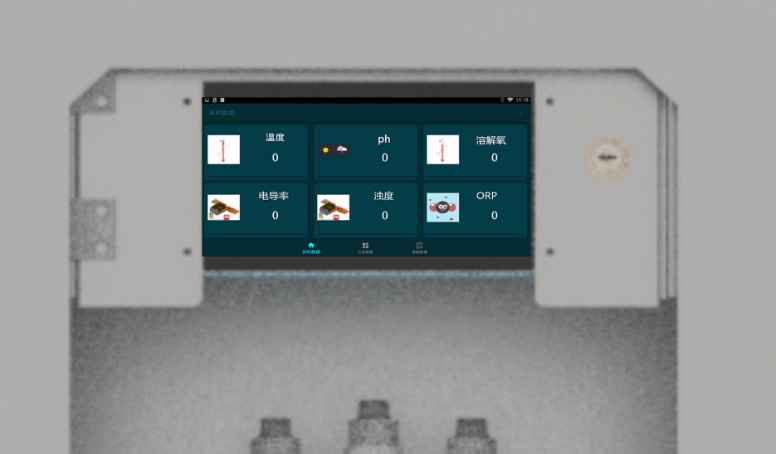

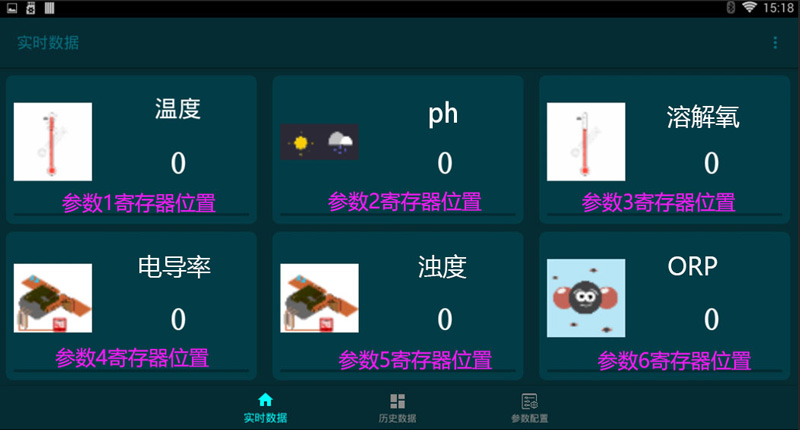

4、4.3寸觸摸顯示屏。

5、擴展支持8G數據存儲、TF卡數據導出。

6、支持一路RS485 modbus-RTU協議從站。

7、支持多路RS485 modbus-RTU傳感器擴展。

8、配套物聯網數據展示、存儲、分析平臺。

9、平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發。

四、系統組成

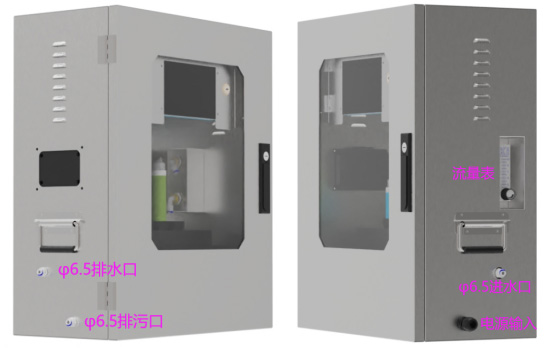

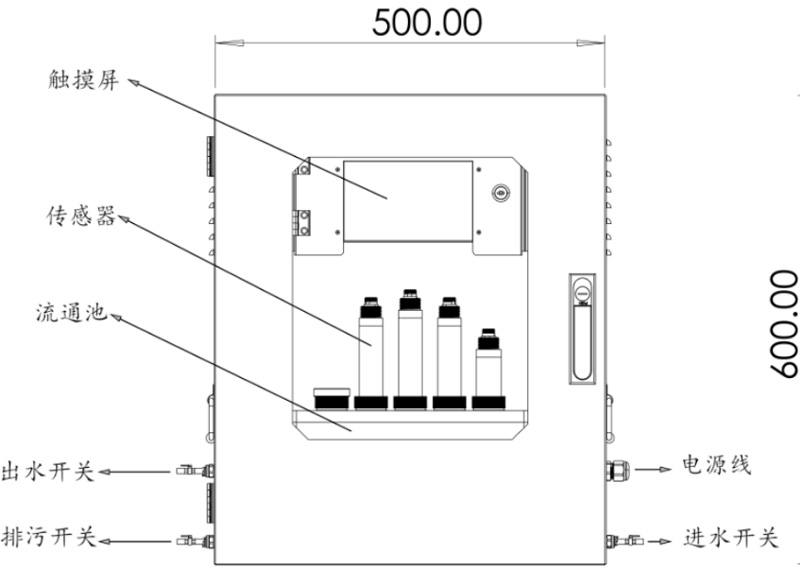

供水水質監測微系統由供電單元、傳感器數據監測單元、顯示單元、流通池單元和遠程通訊單元及集成箱主體單元組成。

1、供電單元

電源適配器AC220轉DC12V/2A。

2、分析測試單元

分析測試單元，主要由水溫、濁度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,

以上水質傳感器工作環境0-50℃，＜0.3Mpa。

監測參數可根據需求配置相對應的傳感器，以上只列舉部分傳感器參數作為參考。詳情請閱讀傳感器說明書。
